短波天線的架設
在設置電臺進行兩地間的短波通信時，首先考慮周圍的環境,附近不能有與天線諧振的金屬物(如:樓房避雷網,電線,鋼金棍，鐵塔，基站等)，容易造成天線的拉線長度也不能與天線諧振,天線發出的能量被大量吸收,造成盡管天線駐波很小,效率卻很低。
其次，就是確定天線架設的高度。天線架設太低不能保證有效的通信,天線架設太高造成不必要的浪費,而且維修不便。而且天線越高,饋線也越長,損耗也越大,在接收點上不相對能獲得很大的場強。
天線的長度和架設規范是不能改變的,但對于某些天線而言,架設的方向和高度是靠用戶自己掌握的,應嚴格按通信的方向和距離來確定方向和高度。天線的架設位置以開擴的地面為好,沒有條件的單位也可以架在兩個樓房之間或樓頂。天線高度指天線發射體與地面或樓頂?shù)南鄬?duì)高度。架在樓頂時,高度應以樓頂與天線發射體之間的距離計算,不是按樓頂與地面的高度計算.我們提醒用戶,切忌因?yàn)榧茉O(shè)場地不理想或怕麻煩,就隨便把天線架起來完事,這樣做通信效果很可能是不好的。
再者饋線的選擇。 饋線是將電臺的輸出功率送到天線進行發射的 通道,如果饋線不暢通,再好的電臺和天線,通信效果也是很差的.饋線分為明饋線和射頻電纜兩類.目前100W~150W電臺一般都使用射頻電纜饋電方式.選用射頻電纜時要注意兩項指標:一是阻抗為50歐姆;二是對很高使用頻率的衰耗值要小.一般來講,射頻電纜直徑越粗,衰耗越小,傳輸功率越大.在實際使用中,100W級短波單邊帶電臺,常選用SYV-50-5或SYV-50-7的射頻電纜,必要時也可以選SYV-50-9的射頻電。
天線架設方式

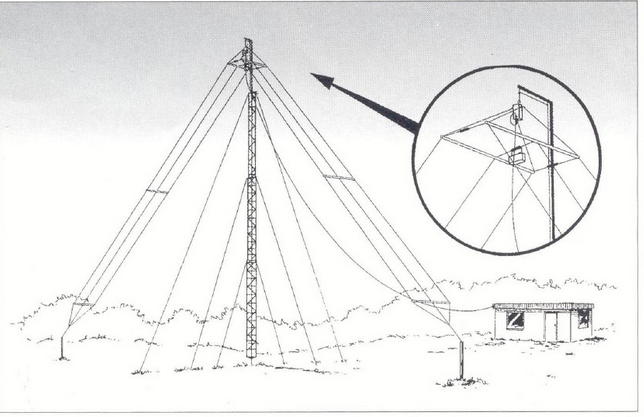

倒V天線
倒V架設，要求場地長至少20米，寬至少5米，天線架設標高15米（適合500公里內通信）。選用長度為15米的支架，兩振子的夾角在90度到130度之間調整.使天線阻抗接近50--75歐姆即可。

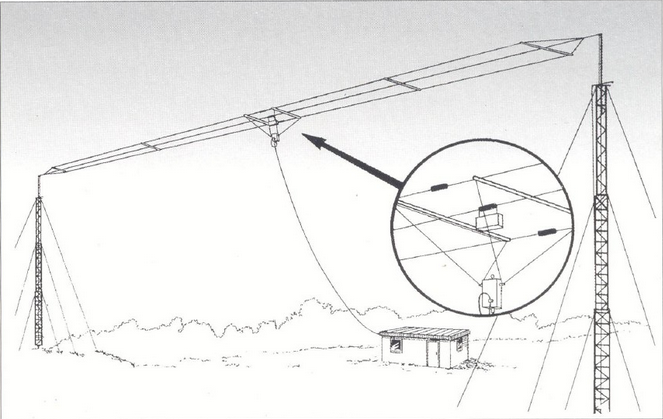

水平天線
三線天線平行架設用二根支架架設，要求場地長至少30米，寬至少5。天線架設標高 7.5米（適合3000公里內通信）。天線拉線的絕緣很好采用雙段絕緣,比較講究的還用三段絕緣的效果都比單段好一些。
天線架設注意事項：
1、 饋線長度
天線在進行安裝選位和布設時,應盡可能縮短饋線的長度,普通SYV-50-5饋線每1米造成信號衰減0.082dB,這意味著100W電臺功率通過50米饋線送達天線時,功率剩下不到40W.因此通常要求饋線長度控制在30米以內.如果因?yàn)閳?chǎng)地條件限制必須延長饋線,則應采用大直徑低損耗電纜.另外在布設電纜,應盡量減少?gòu)澢?以降低對射頻功率的損耗,如果必需彎曲,則彎曲角度不得小于120度。
2、電臺和天線的匹配。
天線,饋線,電臺三者之間的匹配必須引起高度重視,否則,雖然電臺,天線,饋線都選得很好,通信效果還是不好。
3、埋設接地體和連接地線
